重量式擁壁の計算

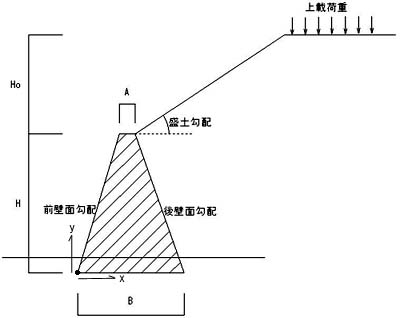

擁壁高(H)= >(m) 擁壁天端幅(A)= >(m) 擁壁低盤幅(B)= >(m) 擁壁前壁傾き=1: > 擁壁後壁傾き=1: > 嵩上げ盛土高(Ho)= >(m) 盛土勾配= >(0< °) 上載荷重= >(tf/m2) 躯体比重= >(tf/m3) ＊単位体積重量= >(tf/m3) ＊せん断抵抗角= >(°) ＊地盤許容支持力= >(tf/m2) ＊底面摩擦係数= > ＊の項目は下表を参照してください。 土質 qa 摩擦 係数 単位体積重量 せん断 抵抗角（φ） 自然地盤 盛土 岩　　盤 亀裂の少ない均一硬岩 100 0.7 1.8 2.0 亀裂の多い硬岩 60 0.7 1.8 2.0 軟岩・土丹 30 0.7 1.8 2.0 礫　　層 密なもの 60 0.6 1.8 2.0 35° 密でないもの 30 0.6 1.8 2.0 35° 砂質地盤 密なもの 30 0.6 1.7 1.9 30° 中位なもの 20 0.6 1.7 1.9 30° 粘性土地盤 非常に堅いもの 20 0.5 1.4 1.8 25° 堅いもの 10 0.5 1.4 1.8 25° 荷重の集計 荷重の 荷重 (tf/m) 作用位置 (m) モーメント (tfm/m) 種類 鉛直力V 水平力H ｘ ｙ Vｘ Hｙ 自重 0 - 0 土圧 Σ - - 安定計算 転倒の安全：(3以上)/滑動：(1.5以上)/支持力：(許容支持力以下)
